Struktura a instalace HV48300 MAX SE jsou založeny na systému úložiště energie ve velké skříni. Jeho fyzické rozměry, hmotnost skříně, montážní konstrukce a možnost paralelního zapojení jsou důležité při plánování instalace baterií v komerčních nebo průmyslových prostorách.

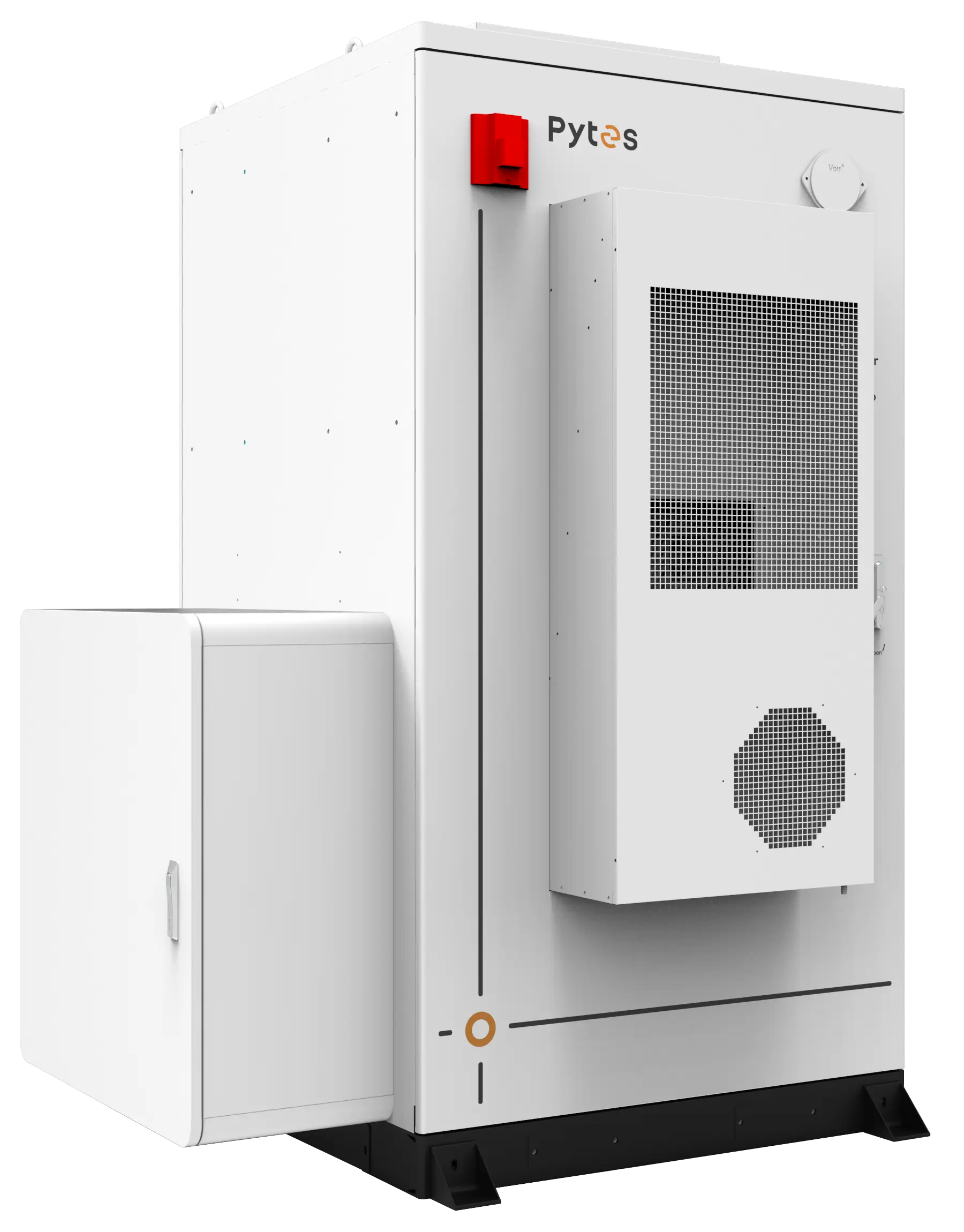

Rozměry skříně HV48300 MAX SE jsou 1750 × 1450 × 2350 mm (Š × H × V).
V závislosti na konfiguraci váží systém přibližně 1 686–2 519 kg. Tuto hmotnost je třeba zohlednit při plánování přepravy, zvedání, zatížení podlahy a konečného umístění skříně.
Instalační prostor musí pojmout celou zastavěnou plochu skříně a poskytovat dostatečný přístup pro její přemístění.
HV48300 MAX SE využívá konstrukci založenou na rozvaděči, která integruje bateriové moduly a související systémové komponenty do jednoho krytu.
Skříň má krytí IP55 a umožňuje vnitřní i venkovní instalaci.
Pro instalaci by měla být skříň umístěna na vhodném základu nebo podlaze, která unese její hmotnost. Instalační uspořádání by mělo také ponechat dostatek prostoru pro připojení kabelů a přístup pro údržbu.
HV48300 MAX SE využívá univerzální montážní konstrukci pro integraci střídače. To umožňuje uspořádat bateriový systém s různými modely střídačů podle konfigurace projektu.
Umístění rozvaděče a střídače by mělo být plánováno společně tak, aby bylo možné vést stejnosměrné kabely, komunikační kabely, uzemňovací připojení a další kabeláž, aniž by to bránilo přístupu ke rozvaděči.
HV48300 MAX SE podporuje flexibilní konfigurace baterií. V 1P architektuře se systém pohybuje od 1P8S do 1P15S s jmenovitou energií od 128,60 kWh do 241,15 kWh. Alternativně lze použít 2P architekturu (dvě BCU zapojené paralelně), přičemž každá BCU podporuje až 1P7S a poskytuje 225,06 kWh jmenovité energie.
Konfigurace 1P15S poskytuje jmenovitý výkon 241,15 kWh, jmenovitý výkon 120,57 kW a provozní napětí v rozsahu 697,5 V až 852 V.
Tato struktura umožňuje výběr konfigurace baterie podle požadovaného rozsahu energie a napětí.
Více skříní HV48300 MAX SE lze zapojit paralelně a vytvořit tak větší systémy skladování energie.
Tato metoda rozšíření na úrovni skříně umožňuje přidání dodatečné kapacity baterií bez změny základní struktury skříně. Při navrhování instalace s více skříněmi by měl být pro každou skříň vyhrazen dostatečný prostor spolu s potřebnými kabelovými připojeními a servisním přístupem.
HV48300 MAX SE obsahuje integrovaný systém HVAC pro řízení teploty ve skříni.
Systém poskytuje chladicí výkon 5 000 W při L35 a topný výkon 2 500 W. Ventilátory na úrovni modulů podporují nucené chlazení uvnitř skříně.
Uspořádání rozvaděče by mělo ponechat cesty pro proudění vzduchu v systému HVAC volné, aby systém regulace teploty mohl správně fungovat.
HV48300 MAX SE obsahuje v rámci konstrukce skříně několik bezpečnostních komponent, včetně:
Detekce nebezpečných plynů a větrání
Potlačení aerosolů
Odlehčení tlaku
Připojovací port požární hadice
Tyto komponenty by měly zůstat přístupné i po instalaci. Rozvržení rozvaděče by nemělo bránit přístupu k příslušným rozhraním ani k nouzovým přístupovým bodům.
Pro instalaci HV48300 MAX SE jsou hlavní konstrukční a instalační body:
Rozměry skříně: 1750 × 1450 × 2350 mm
Hmotnost: přibližně 1 686–2 519 kg, v závislosti na konfiguraci
Instalace: vnitřní nebo venkovní
Krytí: IP55
Montáž: univerzální konstrukce pro integraci střídače
Konfigurace baterií: 1P7S až 1P15S
Paralelní zapojení: podpora více skříní
Tepelný management: integrované vytápění, větrání a klimatizace s chlazením a vytápěním
Bezpečnost: detekce plynu, ventilace, potlačení aerosolu, odlehčení tlaku a připojení požární hadice
